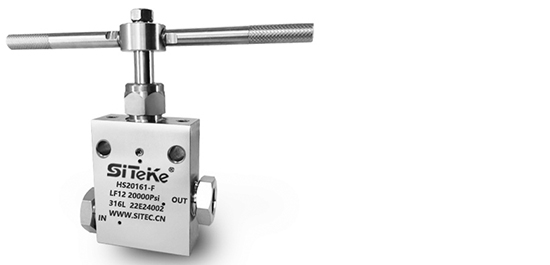

最高工作压力：60，000psi(4,137bar)思特克精密节流阀适用于控制更精确的小流量应用场合。特殊角度设计的阀针作用在精确匹配的可更换阀座上形成节流，流量调节范围广,压差变化平滑； 这些阀门仅用于计量，不能绝对关闭，最小流量是出厂设置的，作用在“0” 处，不要在零位以下操作阀门，否则会造成损坏。当需要进行关闭操作时，思特克系列的阀门应与精密计量阀串联安装。
特殊角度设计的阀针。阀体的结构优化。

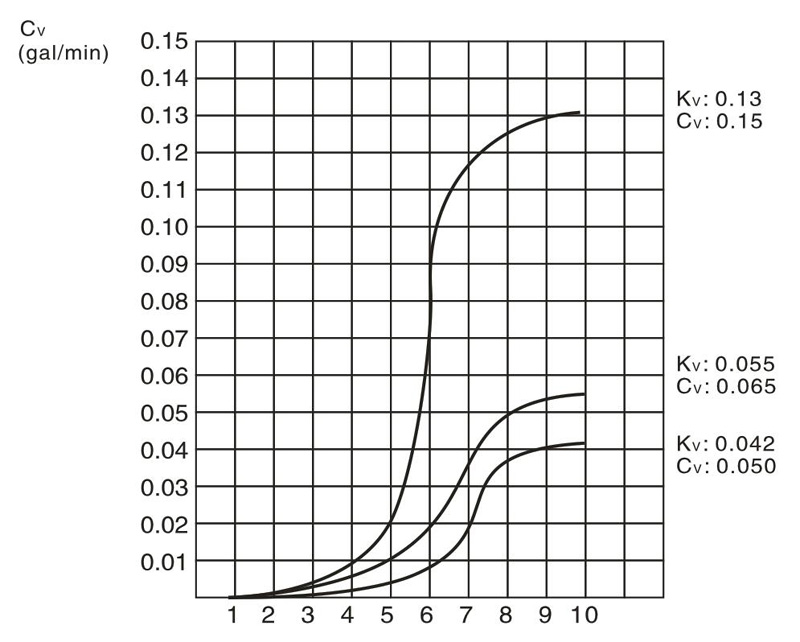

更大的调节行程。完美的流量曲线。
| 型号目录 | 通管外径 | 通径 | 尺寸 | 阀板孔 | 块厚度 | ||||||||||
| Catalog Number | O.D.Tube | Orifice | Dimensions(mm) | Valve Panel Hole | Block Thick-ness | ||||||||||
| A | B | C | D | E | F | G | H | I | J | K | |||||
| HS10116-K-F | 1/8” | 1.57mm | 136.5 | 66.5 | 34.5 | 6 | 10 | 40 | M5 | 79 | 25 | 50 | / | 24 | 24 |
| HS10116-F | 1/4” | 1.57mm | 136.5 | 66.5 | 34.5 | 6 | 10 | 40 | M5 | 79 | 25 | 50 | / | 24 | 24 |
| HS10116-F | 3/8” | 1.57mm | 137 | 66 | 34.5 | 6 | 10 | 40 | M5 | 79 | 30 | 60 | / | 24 | 30 |
| HS10116-F | 1/4” | 1.57mm | 136.5 | 66.5 | 34.5 | 6 | 10 | 40 | M5 | 79 | 25 | 50 | / | 24 | 26 |
| HS10116-F | 3/8” | 1.57mm | 137 | 66 | 34.5 | 6 | 10 | 40 | M5 | 79 | 30 | 60 | / | 24 | 30 |
| 高压水清洗、油田与气田、化工与石化、 研究与开发 | 大学科研、监测站、超硬材料制造、 等静压处理 | ||||||
| 超高静压挤压、粉末冶金、金属成形以及 地球物理、地质理学研究等领域 | 超高压系统可用于控制空气、水、蒸汽、 各种腐蚀性介质 | ||||||
| 泥浆、油品、液态金属和放射性介质等 各种类型流体的流动 |
产品特征
STK针阀提供了最大限度的安全性和可靠性，即使在不利的操作条件下,阀门可以安装在任何方向，可以有效密封气体和液体介质。
阀针与阀杆为非旋转设计。因此增加了阀门的寿命和可靠性。承压部件由优质耐腐蚀不锈钢制成。
所有针阀记录了序列号的可靠性，提供所有保压部件的完整可追溯性。
结构尺寸图
相关参数
