GH系列气液增压泵是压缩空气单驱动单作用液体增压泵，具有输出压力高，输出流量大，适用多种介质的优点；
输出压力最高可达2116bar，输出流量比2AT系列更大；
气体驱动，不产生热，火花和火焰，增压安全；
适用大部分液体；

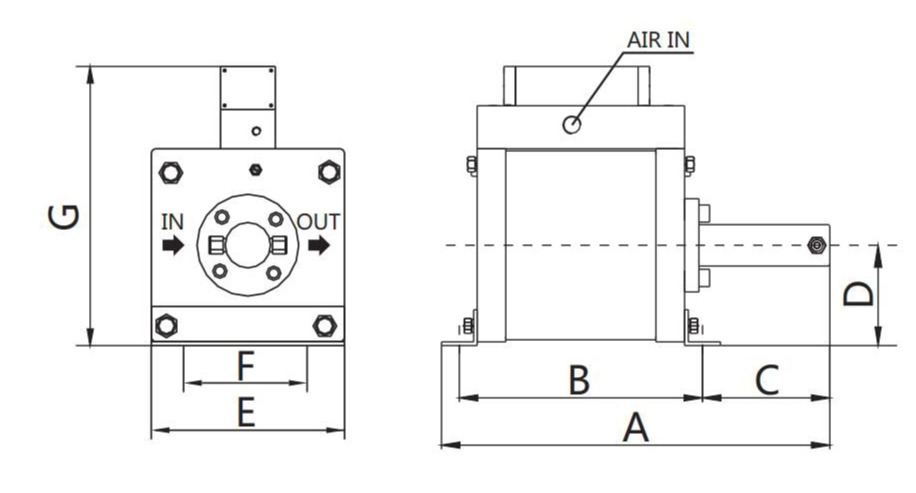

| 型号 | 驱动气接口 （AIR IN） | A | B | C | D | E | F | G | H | 安装孔 | 重量/kg | |||
| GH25 | PT3/4" | 593 | 350 | 223 | 140 | 270 | 150 | 390 | / | 4-φ16*32 | 38 | |||
| GH40 | PT3/4" | 593 | 350 | 223 | 140 | 270 | 150 | 390 | / | 4-φ16*32 | 38 | |||
| GH69 | PT3/4" | 571 | 350 | 201 | 140 | 270 | 150 | 390 | / | 4-φ16*32 | 40 | |||
| GH100 | PT3/4" | 571 | 350 | 201 | 140 | 270 | 150 | 390 | / | 4-φ16*32 | 40 | |||
| GH156 | PT3/4" | 571 | 350 | 201 | 140 | 270 | 150 | 390 | / | 4-φ16*32 | 40 | |||
| GH190 | PT3/4" | 571 | 350 | 201 | 140 | 270 | 150 | 390 | / | 4-φ16*32 | 40 | |||
| GH240 | PT3/4" | 571 | 350 | 201 | 140 | 270 | 150 | 390 | / | 4-φ16*32 | 40 | |||
| 型号 | 活塞/ 杆直径∅(mm) | 每冲程流量(mL) | 液体进口IN | 液体出口OUT | 最大输出bar@驱动8.3bar | 输出液体压力（bar)1bar=0.1MPa=1.019kg/cm² | |||||||||||||||
| 0 | 20 | 40 | 70 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 700 | 900 | 1200 | 1700 | 2350 | ||||||
| 流量 升/分钟（L/min） | |||||||||||||||||||||
| GH25 | 50 | 294.52 | PT3/4" | PT3/4" | 207 | 29.45 | 23.56 | 20.62 | 17.67 | 14.73 | 11.78 | 8.84 | 0 | ||||||||
| GH40 | 40 | 188.5 | PT3/4" | PT3/4" | 332 | 18.85 | 15.08 | 13.2 | 11.31 | 9.43 | 8.48 | 7.54 | 5.66 | 0 | |||||||
| GH69 | 30 | 106.03 | NPT1/2" | NPT1/2" | 572 | 10.6 | 8.48 | 7.42 | 6.36 | 5.3 | 5.3 | 4.77 | 4.24 | 37.11 | 3.18 | 0 | |||||
| GH100 | 25 | 73.63 | NPT1/2" | NPT1/2" | 830 | 7.36 | 6.26 | 5.89 | 5.15 | 4.79 | 4.42 | 4.05 | 3.68 | 3.31 | 2.95 | 2.58 | 2.21 | 0 | |||
| GH156 | 20 | 47.12 | NPT3/8" | HF6 | 1295 | 4.71 | 4.24 | 4.01 | 3.77 | 3.3 | 3.06 | 2.83 | 2.59 | 2.36 | 2.12 | 1.88 | 1.65 | 1.41 | 1.18 | 0 | |
| GH190 | 18 | 27.99 | NPT3/8" | HF6 | 1577 | 2.8 | 2.52 | 2.38 | 2.24 | 2.1 | 1.96 | 1.82 | 1.68 | 1.54 | 1..4 | 1.26 | 1.12 | 0.98 | 0.84 | 0 | |
| GH240 | 16 | 22.12 | NPT3/8" | HF6 | 2116 | 2.21 | 2.1 | 1.99 | 18.8 | 1.77 | 1.66 | 1.55 | 1.44 | 1.33 | 1.22 | 1.11 | 1 | 0.93 | 0.88 | 0.77 | 0 |
| 油气井口化学试剂的注入 | 过盈配合轴套，缸套的压力 ，压出动力 | ||||||||||
| 在防爆环境下的流体输送 | 试验容器内介质的预充 | ||||||||||
| CO₂充装，制冷剂的充装 |
基于静态压力下，驱动气压7bar时，耗气量为1.6m³/min；
驱动压力1bar-8.3bar(14.5bar-120.35psi)，GH系列为单驱动活塞（φ250mm）；
高压端可定制特殊材料，如17-4PH，440C,316等；
GH系列控制方式为先导气控制，较之传统控制更可靠，更方便与相关阀门联动控制；
特殊的连接方式：GH系列可以提供除标准接口之外的螺纹，
订货编码如：GH25-G（系列代码+增压比+螺纹代码）；
GH系列可以适用液态二氧化碳，订货编码如：GH25+CO₂（系列代码+增压比+增压介质）；
