手控针阀

工作压力高：可用于60,000Psi，成熟的开发和设计，高精度，良好配合可适用于任何恶劣的条件和高压力状态适用范围广：工作介质可为液压油、水及大部分化学腐蚀性液体。STK产品特殊的结构及材质可以满足各种行业用户的要求，并且我们专业的设计团队可以根据您的使用，设计出最符合您使用的产品可靠性好：所有产品都是由冷加工奥氏体不锈钢316或更适合材料制成，可以满足特殊的应用要求交货期及时：标准化的生产流程，保证常规产品长期有库存，可第一时间将产品提供给用户降低成本：超高压阀门符合欧洲机械标准（89/392/EEC），与国外标准产品有较高的互换性；完善的管理制度保证我们能及时提供各个产品的配件及维修包可追溯性：STK超高压阀门所有的承压零件都有特殊的标示，这些零件都是可追溯至原材料

为您推荐

为您推荐
热门推荐


根据人体工程学设计的手柄，操作方便舒适

独特的分体式阀杆设计，解决了一体式同心度问题

优质合金双螺纹设计，减小了旋钮的阻力

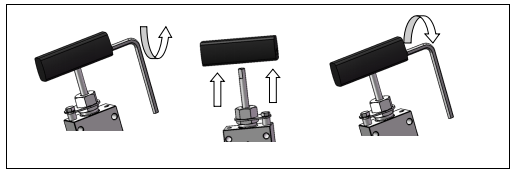

可靠地防转固定

面板或支架安装

特殊的双螺纹啮合设计，使操作更加轻便

PTFE填料低摩擦，使用寿命长

冷加工的奥氏体不锈钢316材质的阀体，使阀体更加耐腐蚀、耐磨损

圆锥面金属密封，无论介质是气体还是液体都能完全密封

泄压孔、连接方式都符合高压螺纹连接国际标准

阀门使用不锈钢螺母、螺套

产品参数


工作压力	通管外径	通径	直通针阀	直角针阀	三通	三通	三通两控阀	可更换阀座
工作压力	通管外径	通径	直通针阀	直角针阀	（二进一出）	（一进二出）	三通两控阀	可更换阀座

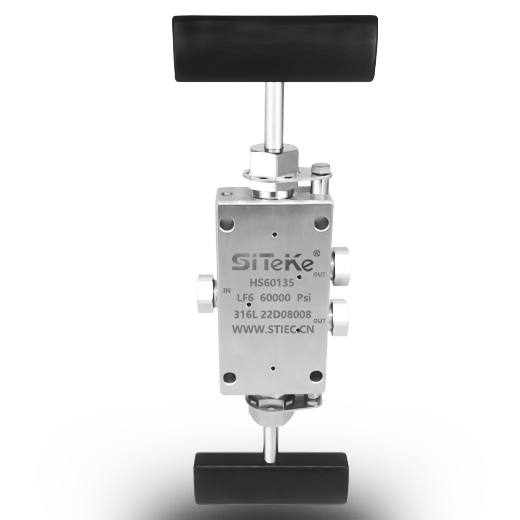

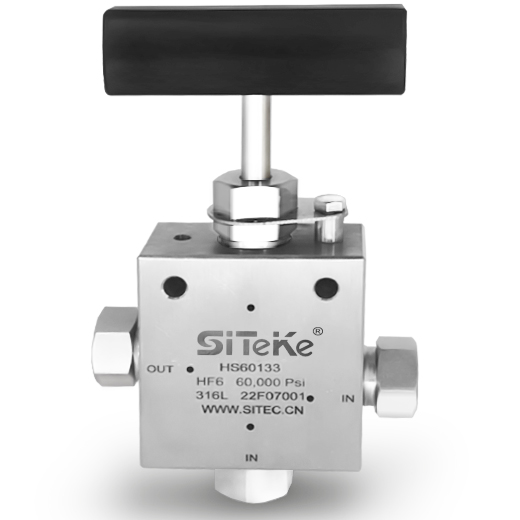

Pressure	Tube-Ø	Orifice	2-Way Staraight	2-Way Angel	3-Way 2 on pressure	3-Way 1 on pressure	3-Way ，2-Stem Manfoldon pressure	2-Way Angel/Replaceableseat

20Kpsi	1/4”	2.8mm	HS20121	HS20122	H20123	HS20124	HS20125	HS20126
	3/8”	4.5mm	HS20131	HS20132	HS20133	HS20134	HS20135	HS20136

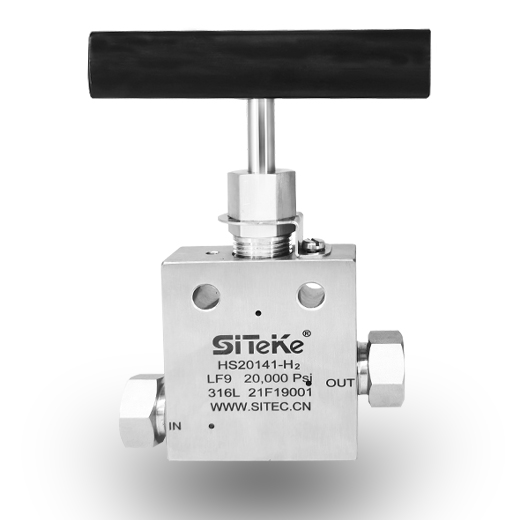

	9/16”	7.8mm	HS20141	HS20142	HS20143	HS20144	HS20145	HS20146
	3/4”	11.1mm	HS20161	HS20162	HS20163	HS20164	HS20165	HS20166
	1”	14.3mm	HS20181	HS20182	HS20183	HS20184	HS20185	HS20186

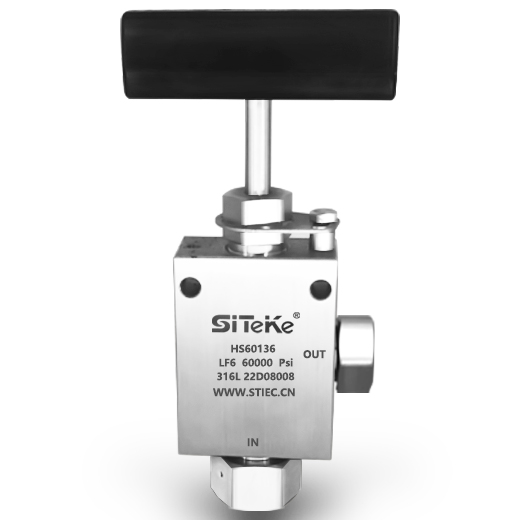

30Kpsi	1/4”	2.4mm	HS30121	HS30122	HS30123	HS30124	HS30125	HS30126
	3/8”	3.2mm	HS30131	HS30312	HS30133	HS30134	HS30135	HS30136
	9/16”	3.2mm	HS30141	HS30142	HS30143	HS30144	HS30145	HS30146

60Kpsi	1/4”	2mm	HS60121	HS60122	HS60123	HS60124	HS60125	HS60126
	3/8”	2mm	HS60131	HS60132	HS60133	HS60134	HS60135	HS60136
	9/16”	3mm	HS60141	HS60142	HS60143	HS60144	HS60145	HS60146

选型说明

HS	6	1	1	2	— T
控制类型	工作压力	通用代码	连接管外径	阀门形式	链接类型	阀门类别
HS 手控针阀	20 20000psi	1	1 1/8"O.D.	1 直通	无标准链接	H 高温阀
	30 30000psi	1	2 1/4"O.D.	2 直角	T NPT	L 低温阀
	60 60000psi	1	3 3/8"O.D.	3 三通（一进二出）	R G.BSPP	H₂氢气
			4 9/16"O.D.	4 三通（一进二出）	C Rc、RT、ZG
			6 3/4"O.D.	5 三通两控阀
			8 1"O.D.	6 可更换阀座
