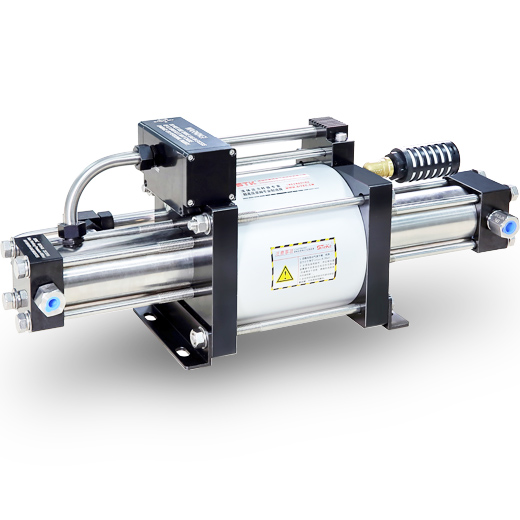

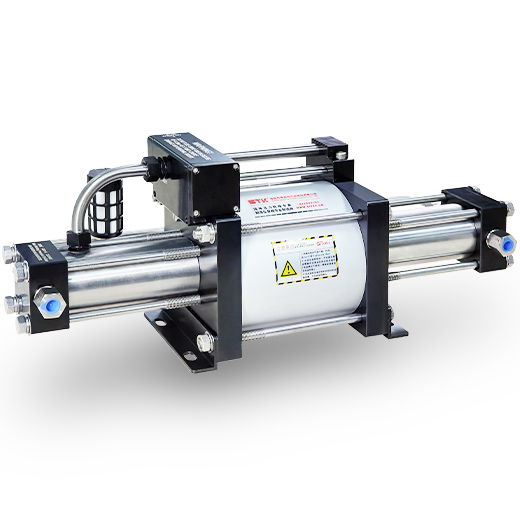

GBT系列气体增压泵是压缩空气单驱动双作用双级气体增压泵，具有安全性高，进气压力低，输出压力高，保压无能耗，
部分产品带气体快速冷却装置的优点。
单气缸驱动双击增压模式，输出气压范围广；
气体驱动使介质在传输过程中不产生热，火花和火焰，增压安全；
驱动气体无需润滑并与增压介质完全分开，保证介质清洁；
输出压力最高可达830bar；
适用于氮气，二氧化碳以及纯净氧气等多种介质；
产品可靠，易于维护，坚固，密封寿命长，可连续启停。

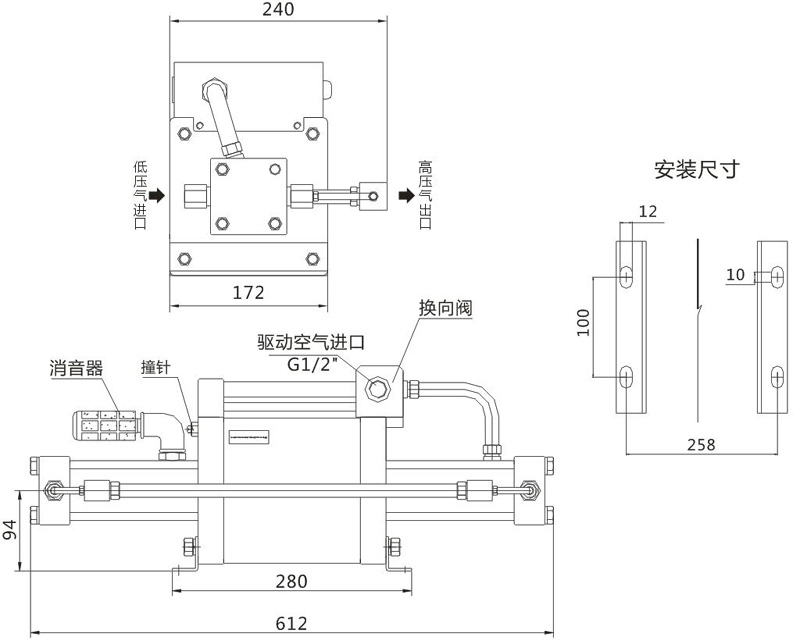

| 型号 | 驱动气接口 （AIR IN） | A | B | C | D | E | F | G | H | 安装孔 | 冷却功能 | 重量/kg |
| GBD07 | G1/2" | 626 | 258 | 184 | 94 | 240 | 172 | 100 | 240 | 4-φ12*22 | · | 19 |
| GBD10 | G1/2" | 626 | 258 | 184 | 94 | 240 | 172 | 100 | 240 | 4-φ12*22 | · | 19 |
| GBD15 | G1/2" | 626 | 258 | 184 | 94 | 240 | 172 | 100 | 240 | 4-φ12*22 | · | 20 |
| GBD30 | G1/2" | 626 | 258 | 184 | 94 | 240 | 172 | 100 | 240 | 4-φ12*22 | · | 20 |
| GBD40 | G1/2" | 626 | 258 | 184 | 94 | 240 | 172 | 100 | 240 | 4-φ12*22 | · | 20 |
| GBD60 | G1/2" | 612 | 258 | 177 | 94 | 240 | 172 | 100 | 240 | 4-φ12*22 | · | 20 |
| GBD100 | G1/2" | 612 | 258 | 177 | 94 | 240 | 172 | 100 | 240 | 4-φ12*22 | · | 21 |
| 型号 | 增压比 | 高压活 塞直径(mm) | 最小气体入 口压力Pi(bar) | 最大允许 出口压力Po(bar) | 气体出口 压力计算公式Po= | 气体入口IN | 气体出口OUT | Max流量标准 升每分钟NL/Min） |
| GBT7/15 | 16:1 | 63/40 | 3.4 | 189 | 16Pa+2.5Pi | NPT3/8" | NPT3/8" | 215@Pi=7 |
| GBT7/30 | 32:1 | 63/28 | 3.4 | 305 | 32Pa+5Pi | NPT3/8" | NPT1/4" | 156@Pi=7 |
| GBT15/30 | 32:1 | 40/28 | 7 | 400 | 32Pa+2Pi | NPT3/8" | NPT1/4" | 115@Pi=10 |
| GBT15/40 | 40:1 | 40/25 | 7 | 448 | 40Pa+2.5Pi | NPT3/8" | NPT1/4" | 113@Pi=10 |
| GBT15/60 | 64:1 | 40/20 | 7 | 632 | 64Pa+4Pi | NPT3/8" | NPT1/4" | 170@Pi=15 |
| GBT30/60 | 64:1 | 28/20 | 30 | 807 | 64Pa+2Pi | NPT1/4" | NPT1/4" | 245@Pi=40 |
| GBT30/100 | 100:1 | 28/16 | 30 | 1030 | 100Pa+3Pi | NPT1/4" | NPT1/4" | 192@Pi=40 |
基于静态压力下，驱动气压7bar时，耗气量为1.0m³/min；
驱动压力1bar-8.3bar(14.5bar-120.35psi)，GBT系列为单驱动活塞（φ160mm）；
介质温度不高于115℃（240℉），极低温度订货需注明；
高压端材料可定制17-4PH，15-5PH，440C，镍基合金，哈氏合金等材料来满足特殊介质要求；
GBT系列标准产品为氮气增压，订货编码如：GBT7/15（系列代码+一级增压比/二级增压比+增压介质）
特殊产品的说明：关于介质：
GBT系列可以适用多重介质，订货编码如：GBT15/30-CO₂（系列代码+一级增压比/二级增压比+增压介质）
关于接口：如需特殊介质接口需订货时说明。
