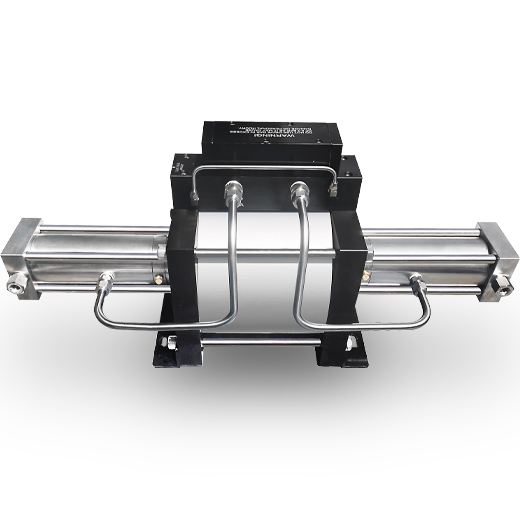

10GBT系列气体增压泵是压缩空气单驱动双作用双级气体增压泵，具有安全性高，介质无污染，输出压力高，保压无能耗，
部分产品带气体快速冷却装置的优点。
单气缸驱动双级增压模式，输出气压范围广；
气体驱动使介质在传输过程中不产生热，火花和火焰，增压安全；
驱动气体无需润滑并与增压介质完全分开，保证介质清洁；
输出压力最高可达1660bar；
适用于氮气，二氧化碳以及纯净氧气等多种介质；
产品可靠，易于维护，坚固，密封寿命长，可连续启停。

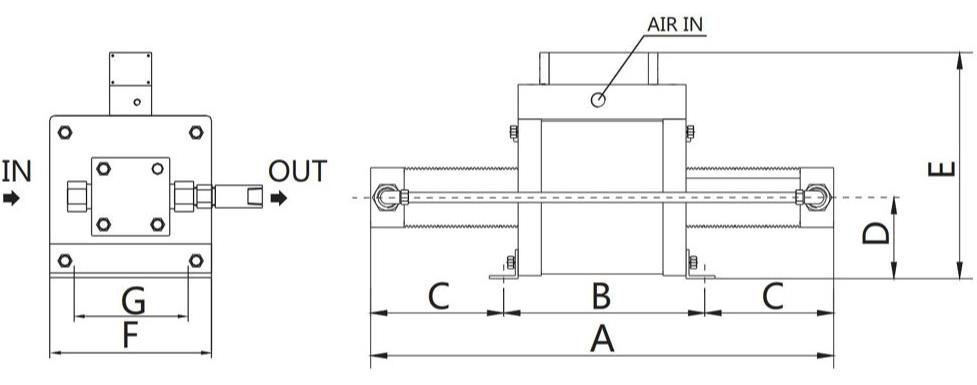

| 型号 | 驱动气接口 （AIR IN） | A | B | C | D | E | F | G | 安装孔 | 冷却功能 | 重量/kg |
| 10GBT7/15 | PT3/4" | 862 | 350 | 256 | 140 | 390 | 270 | 150 | 4-φ12*22 | / | 64 |
| 10GBT15/30 | PT3/4" | 862 | 350 | 256 | 140 | 390 | 270 | 150 | 4-φ12*22 | · | 31 |
| 10GBT15/60 | PT3/4" | 862 | 350 | 256 | 140 | 390 | 270 | 150 | 4-φ12*22 | · | 60 |
| 10GBT30/60 | PT3/4" | 862 | 350 | 256 | 140 | 390 | 270 | 150 | 4-φ12*22 | · | 58 |
| 10GBT30/150 | PT3/4" | 862 | 350 | 256 | 140 | 390 | 270 | 150 | 4-φ12*22 | · | 55 |
| 10GBT60/200 | PT3/4" | 862 | 350 | 256 | 140 | 390 | 270 | 150 | 4-φ12*22 | · | 55 |
| 型号 | 增压比 | 高压活 塞直径(mm) | 最小气体入 口压力Pi(bar) | 最大允许 出口压力Po(bar) | 气体出口 压力计算公式Po= | 气体入口IN | 气体出口OUT | Max流量标准 升每分钟NL/Min） |
| 10GBT7/15 | 15:1 | 100/63 | 3.4 | 182 | 15.7Pa+2.5Pi | NPT3/8" | NPT3/8" | 675@Pi=10 |
| 10GBT15/30 | 30:1 | 63/45 | 15 | 416 | 30.8Pa+2Pi | NPT3/8" | NPT3/8" | 1080@Pi=45 |
| 10GBT15/60 | 61:1 | 63/32 | 15 | 612 | 61Pa+3.8Pi | NPT3/8" | NPT3/8" | 390@Pi=15 |
| 10GBT30/60 | 61:1 | 45/32 | 30 | 612 | 61Pa+2Pi | NPT3/8" | NPT3/8" | 1140@Pi=90 |
| 10GBT30/150 | 156:1 | 45/20 | 30 | 1488 | 159Pa+5Pi | NPT3/8" | HF4 | 330@Pi=25 |
| 10GBT60/200 | 192:1 | 32/18 | 30 | 2045 | 192Pa+3.1Pi | NPT3/8" | HF4 | 600@Pi=90 |
| 10GBT系列气体增压泵适用于大流量高压力的输出，且介质初始压力较低场合 | 特殊气体的回收和充装 | ||||||
| 氢能源移动加氢装置的动力源 | 石油行业采油树或井口安全阀的密性测试 |
基于静态压力下，驱动气压7bar时，耗气量为3.0m³/min；
驱动压力1bar-8.3bar(14.5bar-120.35psi)，10GBD系列为双驱动活塞（φ250mm）；
介质温度不高于115℃（240℉），极低温度订货需注明；
高压端材料可定制17-4PH，15-5PH，440C，镍基合金，哈氏合金等材料来满足特殊介质要求；
10GBT系列标准产品为氮气增压，订货编码如：10GBT7/15（系列代码+一级增压比/二级增压比）
关于介质：10GBT系列可以适用多种介质，订货编码如：10GBT15/30-CO₂（系列代码+一级增压比/二级增压比+增压介质）
关于接口：如需特殊介质接口需订货时说明。
