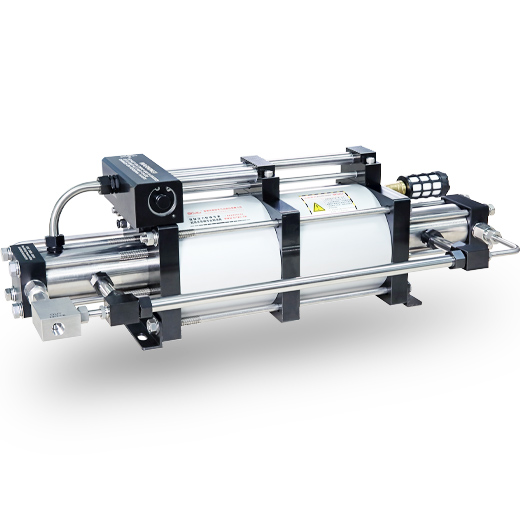

2GBD系列气体增压泵是压缩空气双驱动双作用单级气体增压泵，相对于其他系列进气压力高，输出流量大，部分产品带气体快速冷却装置的优点。
气体驱动使介质在传输过程中不产生热，火花和火焰，增压安全；
驱动气体无需润滑并与增压介质完全分开，保证介质清洁；
输出压力最高可达1660bar，同压力比下流量比GBD系列更大；
适用于氮气，二氧化碳以及纯净氧气等多种介质；
产品可靠，易于维护，坚固，密封寿命长，可连续启停。
| 系列 | 型号 | 驱动气接口 （AIR IN） | A | B | C | D | E | F | G | H | 安装孔 | 冷却功能 | 重量/kg |
| 2GB | 2GB150 | G1/2" | 642 | 438 | 193 | 240 | 94 | 172 | 100 | / | 4-φ12*22 | · | 22 |
| 2GB200 | G1/2" | 629 | 438 | 180 | 240 | 94 | 172 | 100 | / | 4-φ12*22 | · | 20 | |
| 2GBD | 2GBD07 | G3/4" | 826 | 448 | 189 | 240 | 94 | 172 | 100 | 330 | 4-φ12*22 | / | 32 |
| 2GBD15 | G3/4" | 831.4 | 448 | 191.7 | 240 | 94 | 172 | 100 | / | 4-φ12*22 | / | 32 | |
| 2GBD30 | G3/4" | 834.4 | 448 | 193.2 | 240 | 94 | 172 | 100 | 310 | 4-φ12*22 | · | 29 | |
| 2GBD60 | G3/4" | 810 | 448 | 180 | 240 | 94 | 172 | 100 | 300 | 4-φ12*22 | · | 30 | |
| 2GBD80 | G3/4" | 812 | 448 | 182 | 240 | 94 | 172 | 100 | 300 | 4-φ12*22 | · | 30 | |
| 2GGBD150 | G3/4" | 834 | 448 | 193 | 240 | 94 | 172 | 100 | / | 4-φ12*22 | · | 30 | |
| 2GBD200 | G3/4" | 812 | 448 | 182 | 240 | 94 | 172 | 100 | / | 4-φ12*22 | · | 32 |
| 系列 | 型号 | 增压比 | 高压活 塞直径(mm) | 最小气体入 口压力Pi(bar) | 最大允许 出口压力Po(bar) | 气体出口 压力计算公式Po= | 气体入口IN | 气体出口OUT | Max流量标准 升每分钟NL/Min） |
| 2GB | 2GB150 | 158:1 | 18 | 60 | 1245 | 150Pa | NPT1/4" | HF4 | 142@Pi=100 |
| 2GB200 | 200:1 | 16 | 80 | 1660 | 200Pa | NPT1/4" | HF4 | 112@Pi=100 | |
| 2GBD | 2GBD07 | 8:1 | 80 | 3.4 | 132 | 8Pa+Pi | NPT1/2" | NPT1/2" | 607@Pi=10 |
| 2GBD15 | 16:1 | 56 | 3.4 | 264 | 16Pa+Pi | NPT1/2" | NPT1/2" | 841@Pi=30 | |
| 2GBD30 | 32:1 | 40 | 7.5 | 300 | 32Pa+Pi | NPT3/8" | NPT3/8" | 291@Pi=20 | |
| 2GBD60 | 65:1 | 28 | 25 | 600 | 65Pa+Pi | NPT3/8" | NPT3/8" | 763@Pi=100 | |
| 2GBD80 | 81:1 | 25 | 40 | 680 | 81Pa+Pi | NPT3/8" | NPT3/8" | 548@Pi=100 | |
| 2GGBD150 | 158:1 | 18 | 60 | 1724 | 158Pa+Pi | NPT1/4" | HF4 | 284@Pi=100 | |
| 2GBD200 | 200:1 | 16 | 80 | 2060 | 200Pa+Pi | NPT1/4" | HF4 | 224@Pi=100 |
| 2GBD系列气体增压泵适用于本身气源压力高，要求高压输出和更大流量的场合 | 主要应用于各种大型压力元器件的气密性试验 | ||||||
| 适用于各种高压气体的输送和充装 | 适用于气液混合的CO₂的增压稳压 |
基于静态压力下，驱动气压7bar时，耗气量为1.6m³/min；
驱动压力1bar-8.3bar(14.5bar-120.35psi)，2GBD系列为双驱动活塞（φ160mm）；
介质温度不高于115℃（240℉），极低温度订货需注明；
高压端材料可定制17-4PH，15-5PH，440C，镍基合金，哈氏合金等材料来满足特殊介质要求；
2GBD系列标准产品为氮气增压，订货编码如：2GBD30(系列代码+增压比）
特殊产品的说明：关于介质：
2GBD系列可以适用多种介质，订货编码如：2GBD30-CO₂（系列代码+增压比+增压介质）
关于接口：如需特殊介质接口需订货时说明。
