BH系列气液增压泵是压缩空气单驱动单作用液体增压泵,具有安全性高,输出压力高,输出流量高,保压无能耗的优点;
输出压力最高可达830bar,相同压力比下单位时间内流量比2AT系列更高;
气体驱动使介质在传输过程中不产生热,火花和火焰,增压安全;
驱动气体无需润滑并与增压介质完全分开,保证介质清洁;
适用于水或是液压油;
产品可靠,易于维护,坚固,密封寿命长,可连续启停。
产品参数

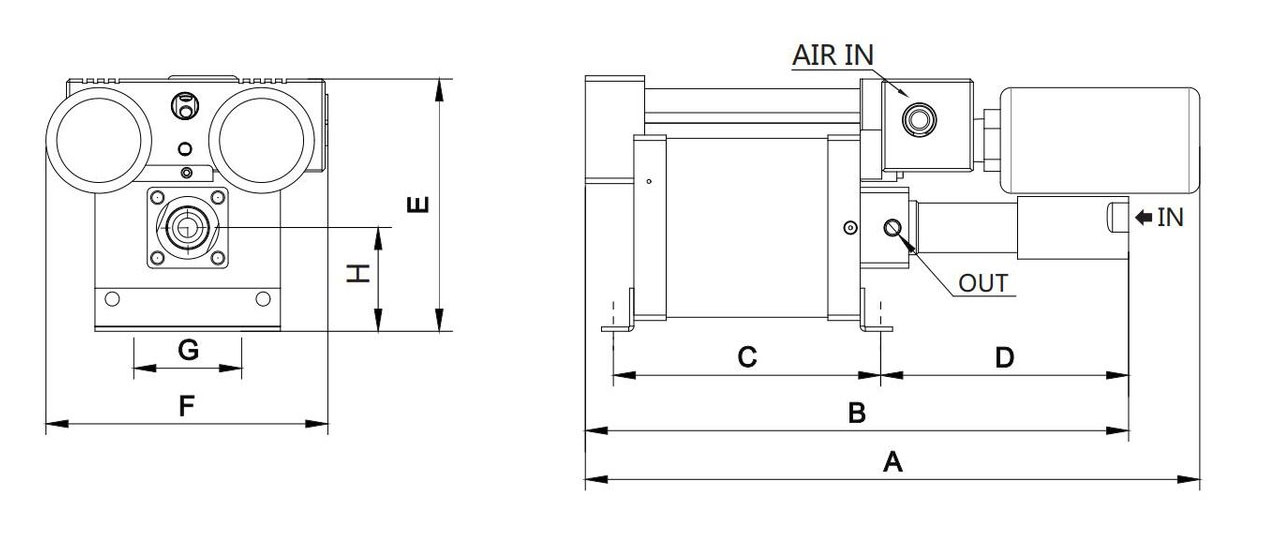

型号 | 驱动气接口 (AIR IN) | A | B | C | D | E | F | G | H | 安装孔 | 重量/kg |
BH40 | PT3/4" | 570 | 504 | 248 | 230 | 234 | 261.5 | 100 | 100 | 4-φ12*22 | 25 |
BH60 | PT3/4" | 270 | 504 | 248 | 230 | 234 | 261.5 | 100 | 100 | 4-φ12*22 | 25 |
BH100 | PT3/4" | 270 | 504 | 248 | 230 | 234 | 261.5 | 100 | 100 | 4-φ12*22 | 25 |
型号 | 活塞/ 杆直径∅(mm) | 每冲程流量(mL) | 液体进口IN | 液体出口OUT | 最大输出bar@驱动8.3bar | 输出液体压力(bar)1bar=0.1MPa=1.019kg/cm² |
0 | 50 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 |
流量 升/分钟(L/min) |
BH40 | 25 | 53.96 | PT-1/4" | PT3/8" | 332 | 34.2 | 20.9 | 12.6 | 1.40 |
|
|
|
|
|
|
BH60 | 20 | 34.54 | PT-1/4" | PT3/8" | 531.2 | 18.6 | 14.1 | 10.9 | 6.2 | 2.7 |
|
|
|
|
|
BH100 | 16 | 22.1 | PT-1/4" | PT3/8" | 830 | 10.5 | 8.9 | 7.7 | 5.7 | 4.2 | 2.9 | 1.8 | 0.9 | 0 |
|
应用场景
BH系列气液增压泵适用于流量大输出并能维持压力和补充压力的场合 | 井口设备的动力源和控制源 |
色谱柱的液压装置的动力源 | 汽车制动系统测试,喷油嘴测试 |
气动液压站的动力源 |
|
主要特征
基于静态压力下,驱动气压7bar时,耗气量为1.0m³/min;
驱动压力1bar-8.3bar(14.5bar-120.35psi),BH系列为单驱动活塞(φ160mm);
高压端均由不锈钢制造,驱动部分由铝合金制造;
关于介质:2BH系列可以适用水,液压油,有机溶液,但是介质的过滤精度要求更高,建议过滤精度至少7μm
订货编码如:BH40(系列代码+增压比)
