AH系列气体增压泵是压缩空气单驱动单作用气体增压泵，具有安全性高，输出压力高的优点；
输出压力最高可达3320bar；
气体驱动使介质在传输过程中不产生热，火花和火焰，增压安全；
无需空气管路润滑，从节省成本并防止污染；
适用大多数液体和液化气体，并能在预定压力下保压无能耗，自动吸液，自动保压，自动补压；
产品结构紧凑，可靠性强，应用领域广。

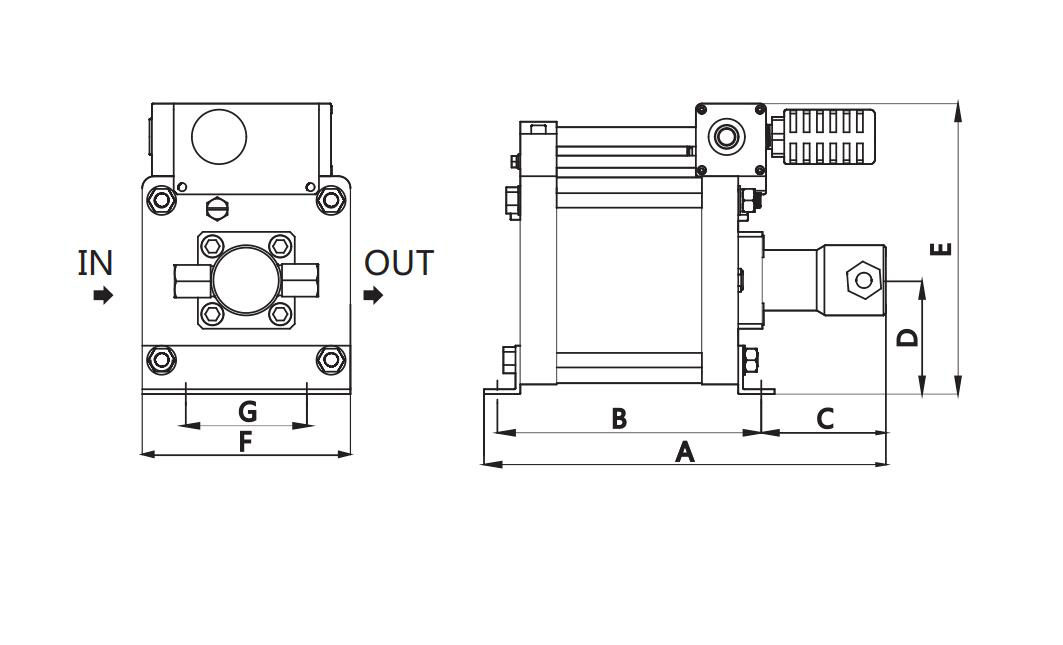

| 型号 | 驱动气接口 （AIR IN） | A | B | C | D | E | F | G | 安装孔 | 重量/kg | |||
| AH16 | G1/2" | 349 | 218 | 120 | 94 | 240 | 172 | 100 | 4-φ12*22 | 17 | |||
| AH20 | G1/2" | 332 | 218 | 103 | 94 | 240 | 172 | 100 | 4-φ12*22 | 16 | |||
| AH28 | G1/2" | 332 | 218 | 103 | 94 | 240 | 172 | 100 | 4-φ12*22 | 14 | |||
| AH40 | G1/2" | 332 | 218 | 103 | 94 | 240 | 172 | 100 | 4-φ12*22 | 14 | |||
| AH64 | G1/2" | 332 | 218 | 103 | 94 | 240 | 172 | 100 | 4-φ12*22 | 14 | |||
| AH80 | G1/2" | 339 | 218 | 110 | 94 | 240 | 172 | 100 | 4-φ12*22 | 14 | |||
| AH100 | G1/2" | 339 | 218 | 110 | 94 | 240 | 172 | 100 | 4-φ12*22 | 14 | |||
| AH130 | G1/2" | 339 | 218 | 110 | 94 | 240 | 172 | 100 | 4-φ12*22 | 14 | |||
| AH170 | G1/2" | 300 | 208 | 81 | 94 | 240 | 172 | 100 | 4-φ12*22 | 13 | |||
| AH240 | G1/2" | 300 | 208 | 81 | 94 | 240 | 172 | 100 | 4-φ12*22 | 14 | |||
| AH300 | G1/2" | 300 | 208 | 81 | 94 | 240 | 172 | 100 | 4-φ12*22 | 14 | |||
| AH400 | G1/2" | 300 | 208 | 81 | 94 | 240 | 172 | 100 | 4-φ12*22 | 14 | |||
| 型号 | 活塞/ 杆直径∅(mm) | 每冲程流量(mL) | 液体进口IN | 液体出口OUT | 最大输出bar@驱动8.3bar | 输出液体压力（bar)1bar=0.1MPa=1.019kg/cm² | |||||||||||||||
| 0 | 20 | 40 | 70 | 100 | 150 | 200 | 300 | 400 | 500 | 600 | 700 | 900 | 1200 | 1700 | 2350 | ||||||
| 流量 升/分钟（L/min） | |||||||||||||||||||||
| AH16 | 40 | 100.53 | PT3/4" | PT3/4" | 132.8 | 12.06 | 9.05 | 7.04 | 6.03 | 4.02 | |||||||||||
| AH20 | 35 | 76.97 | PT3/4" | PT3/4" | 166 | 9.24 | 7.7 | 6.93 | 6.16 | 5.39 | 0 | ||||||||||
| AH28 | 30 | 56.55 | PT1/2" | PT1/2" | 232.4 | 6.79 | 5.66 | 5.09 | 4.52 | 3.96 | 3.39 | 0 | |||||||||
| AH40 | 25 | 39.27 | PT1/2" | PT1/2" | 332 | 4.71 | 3.93 | 3.53 | 3.14 | 2.75 | 2.36 | 1.96 | 0 | ||||||||
| AH64 | 20 | 25.13 | NPT3/8" | NPT3/8" | 498 | 3.02 | 2.51 | 2.26 | 2.01 | 1.76 | 1.51 | 1.26 | 1.01 | 0.75 | |||||||
| AH80 | 18 | 20.36 | NPT3/8" | NPT3/8" | 664 | 2.44 | 2.04 | 1.83 | 1.63 | 1.43 | 1.22 | 1.02 | 0.81 | 0.71 | 0.61 | ||||||
| AH100 | 16 | 16.08 | NPT3/8" | NPT3/8" | 830 | 1.93 | 1.77 | 1.61 | 1.53 | 1.37 | 1.21 | 0.96 | 0.8 | 0.64 | 0.56 | 0.48 | 0 | ||||
| AH130 | 14 | 12.32 | NPT3/8" | NPT3/8" | 1079 | 1.48 | 1.42 | 1.36 | 1.23 | 1.11 | 0.99 | 0.86 | 0.74 | 0.62 | 0.49 | 0.43 | 0.37 | 0.12 | |||
| AH170 | 12 | 6.79 | NPT3/8" | NPT3/8" | 1411 | 0.81 | 0.78 | 0.75 | 0.71 | 0.68 | 0.61 | 0.54 | 0.48 | 0.41 | 0.34 | 0.27 | 0.24 | 0.2 | 0.07 | ||
| AH240 | 10 | 4.71 | NPT3/8" | NPT1/4" | 1992 | 0.57 | 0.54 | 0.52 | 0.49 | 0.47 | 0.42 | 0.38 | 0.33 | 0.28 | 0.24 | 0.19 | 0.16 | 0.14 | 0.12 | 0.09 | |
| AH300 | 9 | 3.82 | NPT1/4" | HF4 | 2490 | 0.46 | 0.44 | 0.44 | 0.42 | 0.4 | 0.38 | 0.34 | 0.31 | 0.27 | 0.23 | 0.19 | 0.17 | 0.15 | 0.12 | 0.1 | |
| AH400 | 8 | 3.02 | NPT1/4" | HF4 | 3320 | 0.36 | 0.35 | 0.35 | 0.33 | 0.32 | 0.3 | 0.27 | 0.24 | 0.21 | 0.18 | 0.15 | 0.14 | 0.12 | 0.11 | 0.11 | 0.08 |
| AH系列气液增压泵适用于需保持压力，补充压力，高频率工作的场合 | 水压测试，爆破和疲劳试验-（包括但不限于阀门，压力容器，压力开关，软管，防喷器等受压元器件） | ||||||||||
| 压力表和传感器的校准 | 汽车制动系统的测试，喷油嘴测试 | ||||||||||
| 液压工具的动力源（螺栓拉伸器，液压螺母等） | 井口设备的动力源和控制源 | ||||||||||
| 气动液压站的动力源 |
基于静态压力下，驱动气压7bar时，耗气量为1m³/min；
驱动压力1bar-8.3bar(14.5bar-120.35psi)，AH系列为双驱动活塞（φ160mm）；
高压端均由不锈钢制造驱动部分由铝合金制造；
AH系列标准产品介质为水，油，订货编码如：AH64（系列代码+增压介质）
关于介质：AH系列可以适用制动液，液化气体等多种介质，订货编码如：AH20-CO₂（系列代码+增压比+增压介质）；
关于接口：如需特殊介质接口需订货时说明；
增压介质： 液压...
增压介质： 冷媒...
GT系列气液增压泵是双驱双作用气驱液体增压泵，具有输出流量更大、保压不...
最大输出压力：295 Mpa增压比：355.5:1工作介质：液压油、乳...
最大输出压力：33.2MPa.增压比：1:4工作介质：无腐蚀性液体.驱...
最大输出压力：33.2MPa.增压比：1:4工作介质：无腐蚀性液体.驱...
