气液增压泵

XH系列XH10-XH16-XH25气液增压泵

最大输出压力： 2.075MPa ；增压比： 1：2.5；增压介质：无腐蚀性液体；驱动介质：压缩空气；驱动进气口压力范围： 0.1-0.83MPa，（为了产品使用寿命考虑，建议驱动进气压力0.7MPa）；基于0.7MPa驱动空气压力时最大耗气量：0.7m³/min ；每冲程排量：187.03ml；介质进口接口尺寸：PT/3/8”；介质出口接口尺寸：PT3/8”；

为您推荐

为您推荐
热门推荐


XH系列气体增压泵是压缩空气单驱动单作用气体增压泵，具有安全性高，输出压力高，保压无能耗，结构可靠，适用多种介质，应用广的优点；

输出压力最高可达1294bar；

气体驱动且无需润滑，不产生热，火花和火焰，增压安全，成本低；

保压不能耗，自动吸液，自动保压，自动补压，结构可靠易维护；

适用大多数液体和液化气体；

广泛应用于各种工业领域的设备成套，是工业产品配套及各种压力测试的首选。

产品参数

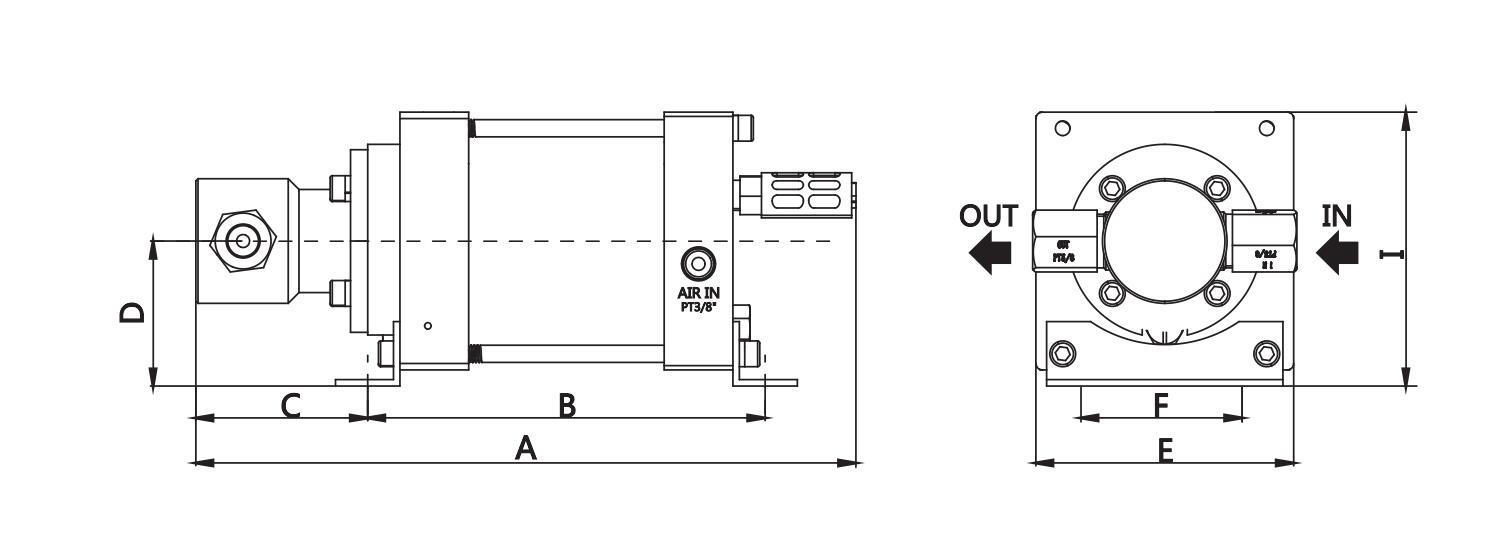

型号	驱动气接口（AIR IN）	A	B	C	D	E	F	G	H	I	安装孔	重量/kg
XH10	PT3/8"	330	190	103	70	110	75	/	330	130	4-φ9*12	3.4
XH16	PT3/8"	330	190	103	70	110	75	/	330	130	4-φ9*12	3.6
XH25	PT3/8"	330	190	103	70	110	75	/	333	130	4-φ9*12	3.6

型号	活塞/ 杆直径∅(mm)	每冲程流量(mL)	液体进口IN	液体出口OUT	最大输出bar@驱动8.3bar	输出液体压力（bar)1bar=0.1MPa=1.019kg/cm²
						0	25	50	75	100	150	175
						流量升/分钟（L/min）
XH10	30	42.41	PT3/8"	PT3/8"	83	10.18	8.48	6.36	2.21
XH16	25	29.45	PT3/8"	PT3/8"	132.8	7.07	6.48	5.89	4.42	3.53
XH25	18	18.85	PT3/8"	PT3/8"	207.5	4.52	4.15	3.77	3.39	3.02	2.64	1.89

应用场景

水压测试，爆破和疲劳试验-阀门，储罐，压力容器，压力开关，软管，压力表，钢瓶，传感器，防喷器，气瓶和飞机部件						压力表和传感器的校准
水喷射器的切割和清洗						泄露测试，油气井停机系统
用于测试各种组件蓄能器的加压						井口设备的运行和控制
