M系列气体增压泵是压缩空气单驱动单作用气体增压泵，特点是体积小，流量小，耗能低，输出压力高；
输出压力最高可达1469.1bar；
零件及密封件数量少，维修简单，降低了维修成本；
携带方便，净重最高仅3.6kg，非常适合野外及海洋作业；
适用于液压油，纯水，蒸馏水，负离子水，化学溶剂，软性化学制品和液态二氧化碳等大部分液体；
多种气体驱动：压缩空气，气化液氮，天热气等大部分气体，都可以作为驱动源，提供了一套独立的外部动力装置。
| 型号 | 驱动气接口 （AIR IN） | A | B | C | D | E | F | G | H | I | 安装孔 | 重量/kg | |||
| M25L | PT3/8" | / | 162 | 51.75 | 135 | 86.5 | 50 | / | 230 | 118 | 4-φ7*12 | 3.6 | |||
| M45L | PT3/8" | / | 162 | 51.75 | 135 | 86.5 | 50 | / | 230 | 118 | 4-φ7*12 | 3.3 | |||
| M64L | PT3/8" | / | 162 | 51.75 | 135 | 86.5 | 50 | / | 230 | 240 | 4-φ7*12 | 3.3 | |||
| M100L | PT3/8" | / | 162 | 51.75 | 135 | 86.5 | 50 | / | 230 | 240 | 4-φ7*12 | 3.5 | |||
| M130L | PT3/8" | / | 162 | 51.75 | 135 | 86.5 | 50 | / | 230 | 240 | 4-φ7*12 | 3.5 | |||
| 型号 | 活塞/ 杆直径∅(mm) | 每冲程流量(ml) | 液体进口IN | 液体出口OUT | 最大输出bar@驱动8.3bar | 输出液体压力（bar)1bar=0.1MPa=1.019kg/cm² | ||||||||||||||
| 0 | 25 | 50 | 75 | 100 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 600 | 800 | 1000 | ||||||
| 流量 升/分钟（L/min） | ||||||||||||||||||||
| M25(L) | 16 | 6.03 | PT3/8" | PT3/8" | 207.5 | 1.81 | 1.57 | 1.33 | 0.9 | 0.72 | 0.6 | 0.42 | 0.12 | |||||||
| M45(L) | 12 | 3.39 | PT3/8" | PT3/8" | 373.5 | 1.02 | 0.88 | 0.85 | 0.81 | 0.78 | 0.75 | 0.68 | 0.51 | 0.31 | 0.27 | 0.14 | ||||
| M64(L) | 10 | 2.36 | PT3/8" | NPT1/4" | 531.2 | 0.71 | 0.61 | 0.59 | 0.57 | 0.54 | 0.52 | 0.49 | 0.47 | 0.45 | 0.38 | 0.14 | ||||
| M100(L) | 8 | 1.51 | NPT1/4" | NPT1/4" | 830 | 0.45 | 0.39 | 0.38 | 0.36 | 0.35 | 0.33 | 0.32 | 0.3 | 0.23 | 0.18 | 0.15 | 0.09 | 0.05 | ||
| M130(L) | 7 | 1.15 | NPT1/4" | NPT1/4" | 1079 | 0.35 | 0.3 | 0.29 | 0.28 | 0.25 | 0.23 | 0.18 | 0.16 | 0.22 | 0.14 | 0.12 | 0.09 | 0.07 | 0.03 | |
| M系列气液增压泵适用于需保持压力，补充压力，低频率动可移动的场合 | 小容积的水压测试，爆破试验-包含但不限于阀门，压力容器，压力开关，软管， 防喷器等受压元器件 | ||||||||||||
| 压力表和传感器的校准 | 液压夹具的动力源 | ||||||||||||
| 井口设备的动力源和控制源 | 各种移动便携设备动力源 | ||||||||||||
基于静态压力下，驱动气压7bar时，耗气量为0.6m³/min；
驱动压力1bar-8.3bar(14.5bar-120.35psi)，M系列为双驱动活塞（φ80mm）；
高压部分均由不锈钢制造，气动部分由铝合金制造；
M系列标准产品直通式（液体进出口为180°），订货编码如：M64（系列代码+增压比）；
M系列可定制直角式链接（液体进出口为90°，仅侧面为介质进口；订货编码如：M64L（系列代码+增压比+方向代码）；
M系列可以适用液态二氧化碳，订货编码如：M25-CO₂（系列代码+增压比+增压介质）

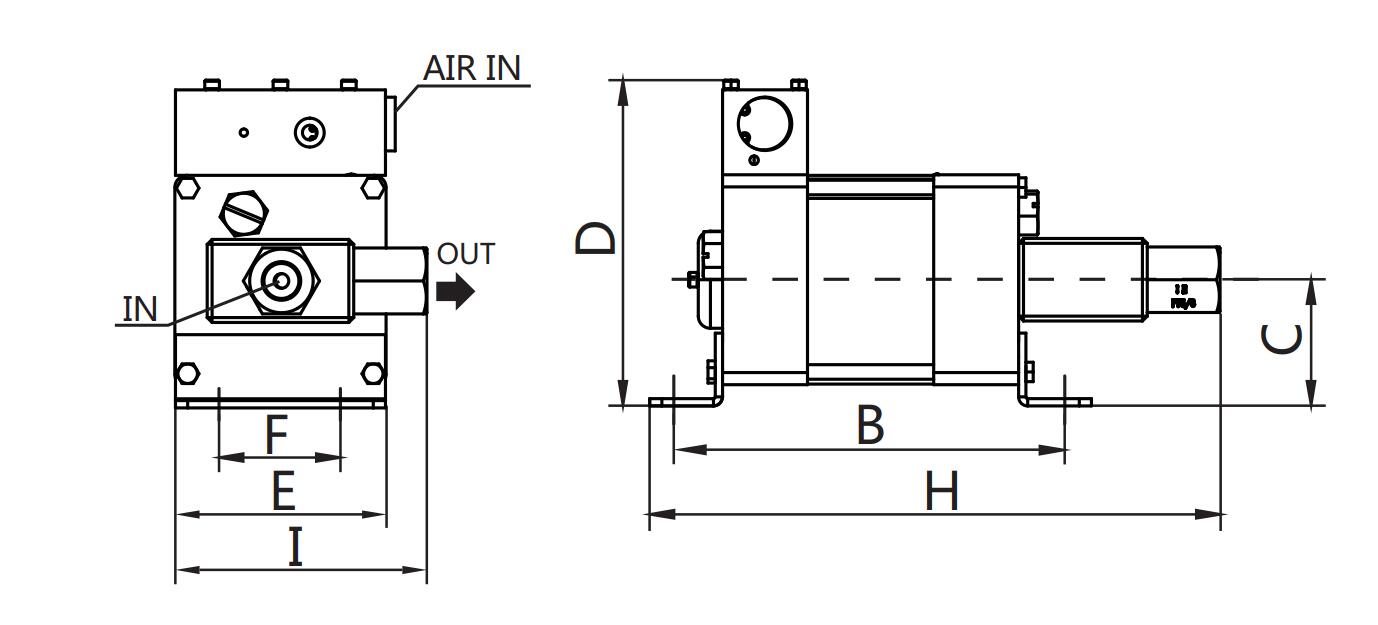

结构尺寸图
