LH系列气驱液压动力泵是压缩空气单驱动单作用液体增压泵,具有安全性高,保压无能耗,自动补压,输出范围广的优点;
气体驱动不产生热,火花和火焰,安全增压;
适用于液压油,纯水,蒸馏水,负离子水,化学溶剂,软性化学制品和液态二氧化碳等大部分液体;
气体驱动无需润滑,避免周围环境受到油气污染,压缩空气驱动,运行成本底;
产品参数

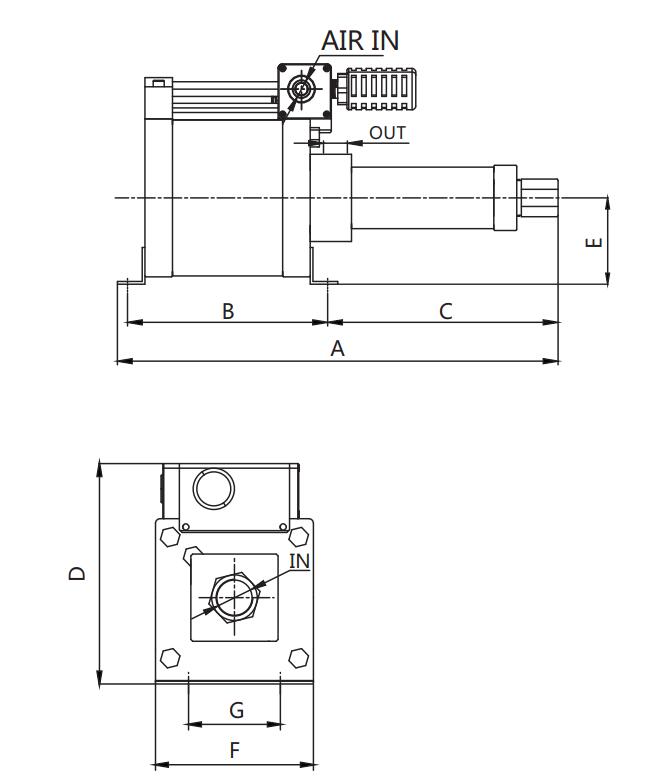

系列 | 型号 | 驱动气接口(AIR IN) | A | B | C | D | E | F | G | 安装孔 | 重量/kg |
AH | AH10T | G1/2" | 475 | 218 | 251 | 240 | 94 | 160 | 100 | 4-φ12*22 | 17 |
系列 | 型号 | 增压比 | 流量 | 出油(OUT) | 进油(IN) |
AH | AH10T | 10:1 | 189.97ml/冲程 | PT3/4" | PT3/4" |
应用场景
LH系列气驱液压动力泵适用于各种气动液压站的动力源 | 各类液压夹具(金属加工的液压工装,异形件的液压夹具,快速更换模具等)的液压动力 |
各类型小型原件的静压动力单元 | 各类需要高压液压维持压力,补充压力的工况(冲床过载保护等) |
主要特征
基于静态压力下,驱动气压7bar时,耗气量为0.7m³/min;
驱动压力1bar-8.3bar(14.5bar-120.35psi),有一个驱动活塞(φ100mm);
高压端均由不锈钢或碳钢制造,驱动部分由铝合金制造;
LH系列标准产品,订货编码如:LH25(系列代码+增压比);
特殊介质订货方式:
LH系列可以适用多种介质,如适用甲醇,订货编码如:LH25-CH₄O(系列代码+增压比+增压介质);
